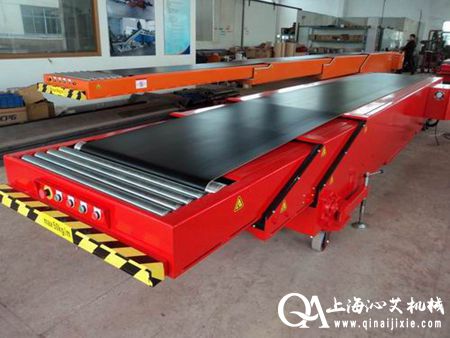

伸縮式皮帶輸送機分為固定部分和非固定部分兩大部分，固定部分由機頭傳動裝置、儲帶裝置、收放膠帶裝置等組成；非固定部分由無螺栓連接的快速可拆支架、機尾等組成。

    伸縮式皮帶輸送機與普通的皮帶輸送機相比，其工作原理是一樣的。但在結構上有所區別，它增加了儲帶裝置和收放皮帶裝置。為什么叫可伸縮式皮帶輸送機呢？那是因為：當游動小車向機尾一端移動時，輸送機皮帶進入儲帶裝置內，機尾回縮；反之則機尾延伸，因此具有可伸縮性，所以叫可伸縮膠帶輸送機。在這里，上海沁艾機械輸送機技術為大家介紹一下它的組成結構，包括機頭傳動裝置、收放膠帶裝置、中間架以及上料裝置、下料裝置。

    (1)機頭傳動設備：

    (2)中間架：

    由無螺栓銜接的迅速可拆支架，由H型支架、鋼管、平托輥和掛鉤式槽形托輥、“V”型托輥等構成，是機器的非固定有些，鋼管可作為拆卸的機身，用柱銷固裝在鋼管上，用小錘可以感動，掛鉤式槽形托輥膠接式，槽形角30°，用掛鉤掛在鋼管的柱銷上，掛鉤上制動的圓弧齒槽，托輥就是經過齒槽掛在柱銷上的，可向前向后移動，以調理托輥方位操控皮帶跑偏。
